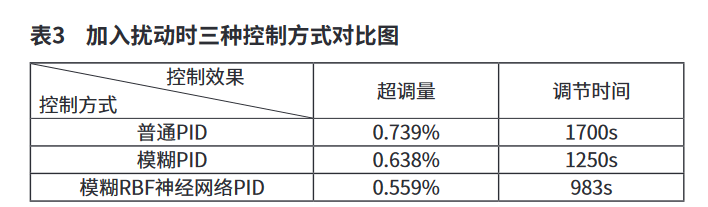

對于恒溫水浴鍋加熱控制系統,不僅要快速、精準到達期望溫度,還要有一定抗干擾能力,抵抗外界擾動對系統產生影響,本次改變了外界環境的溫度,控制系統溫度穩定后,在 3000s 處升高外界的溫度,擾動效果如圖 10 和表 3 所示,通過比較不難發現,對于同樣的擾動,通過對比,Fuzzy-RBF 神經網絡 PID 控制系統能夠很好抑制外界溫度升高帶來的不穩定現象,同時該算法產生的超調量和調節時間優越于其他兩種。
針對恒溫水浴鍋在搭建數學模型不準確,函數擬合度低的情況,本文建立了基于物理模型的仿真,提出了一種基于Fuzzy-RBF 神經網絡 PID 控制系統控制的恒溫水浴鍋加熱,通過 Simukink 仿真驗證,在不同期望溫度值,能夠達到期望的效果,實現了對溫度的快速、精確、穩定的控制。
